鍋爐防腐噴涂是鍋爐噴涂施工中的一種防腐方式，我們?nèi)粘Ｉ钪斜容^少見，但是相對于鍋爐工廠里，這個就顯而易見了。針對這個方式，那么鍋爐防腐噴涂中應(yīng)該注意哪些事項(xiàng)呢？

1、首先要根據(jù)工件的材料、技術(shù)要求及工作條件等選用基層及工作層用材料。選料時參閱其他有關(guān)資料。一般情形，薄涂層選用細(xì)粉，厚涂層選用粗粉。

2、其次零件噴涂的主要目的大都是補(bǔ)償磨損尺寸。一般，噴涂后必須機(jī)械加工達(dá)到尺寸和形位精度要求，因此確定涂層厚度時應(yīng)考慮加工余量，并考慮噴涂后工件熱態(tài)與冷態(tài)的尺寸差異。補(bǔ)償層厚度以0.4～1mm為宜，局部厚度應(yīng)3mm。加工余量一般可取0.４0.8mm。對于工件磨損量小，只噴涂自粘結(jié)復(fù)合材料，其厚度應(yīng)0.3mm。

3、根據(jù)要以涂層材料性能、厚度及粒度確定噴涂參數(shù)，包括乙炔和氧氣的壓力、噴距、噴槍與工件的相對運(yùn)動速度等。這些參數(shù)除參考有關(guān)資料外，應(yīng)注意積累經(jīng)驗(yàn)數(shù)據(jù)。

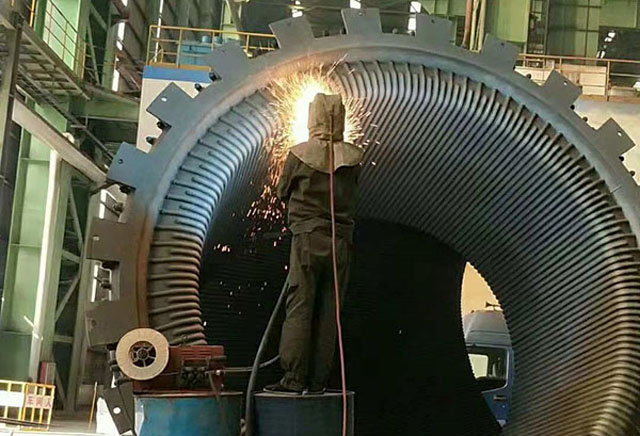

鍋爐防腐噴涂施工過程-泰安天潤防腐工程施工

噴涂性能要求不高、應(yīng)用環(huán)境無特別要求，且噴涂材料熔點(diǎn)小于2500℃，可挑選設(shè)備簡單、成本較低的氧-乙炔火焰噴噴涂工藝。如一般工件尺寸修復(fù)和常規(guī)表面防護(hù)等。噴涂性能要求較高。情況條件較惡劣的貴重或關(guān)鍵部件，可采用等離子噴涂工藝。相比于氧乙炔火焰噴涂而言，等離子噴涂的焰流溫度高，溶化充分，有著非氧化性，涂層結(jié)合強(qiáng)度高，空隙率低。涂層要求有著高結(jié)合強(qiáng)度、極低空隙率時，對金屬或金屬陶瓷涂層，可采用高速火焰噴涂工藝。對氧化物陶瓷涂層，可采用高速等離子噴涂工藝。
